CSSCV53AK-HDCP  (購入前に 必ずデモ機にて接続機器との相性をご確認ください)

4K放送チュー ナー内蔵HDMI機器が必須です。

各メーカーで販売 されている4K放送チューナー内蔵 ブルーレイ以外は使用できません。
本製品は,汎 用販売製品ではありません。使用方法が限定されます。

4K/60p 対応HDMI1.4a/2.0a(HDCP2.2)>12GSDIコンバーターで す。

放送局向け放送受信状況確認等の12GSDI モニター表示用の便利商品です。

エンドユーザーの 全責任に於いて改造(解除)します＊弊社保証なし。

本製品は,著作権保護法の関係上(最終的にHDCP出力する)放 送局のみになります。

エンドユーザー様との使用法の確認が必要です。確認できない場合は販売できません。

SDI出力をモニター以外の機器の入力ソースとして使用することは できませ ん。

CSSCV53AK-HDCP:4K/60pHDMI1.4a/2.0a(HDCP2.2)4kx2kp60/59.94Hz>12GSDI(4kx2kp /59.94/60Hz)変換

4KHDMI(HDCP2.2)>3GSDIコンバーター 4K放送チューナー内蔵HDMI機器専用です。
各メーカーで販売 されている4K放送チューナー内蔵ブルーレイ以外は 使用できません。

(購入前に必ずデモ機 にて使用可否をご確認ください)

4K/60p&地デジ放送を12G(4K)&3G(地デジ)SDIモ ニター表示するコンバーターです。

HDMI入力ソース解像度をそのままSDI出力の解像度に変換します。
HDMI入力は,4Kチューナー&ブルーレイ(4K/60p対応)のHDMI機器のみになります。

HDMI2.0a(4K/60p)対応以外のマトリクススイッチャーは、使用することはできません。

（使用可 例: ATEN VM0404HE HDMI2.0a MATRIX SW)
エンドユー ザーの全責任に於いて改造(解除)します＊弊社保証なし＊
SDI出力をモニター以外の機器の入力ソースとして使用するこ とはできませ ん。
HDMI内蔵ステレオ,7.1chサラウンド信号をサポートしています。
5.1chは3ch<>4chはリマッピングが必要です。(動作保証な し）
販売には,エンドユーザー様と使用方法及び著作権保護法の遵守等の確認の打ち合わせが必要です。

HDCPを解除する場合は、お客様依頼による改造になるため、弊社の保証はなくなります。
修理対応もできません。お客様の全責任に於いて,著作権保護法の遵守が義務付けられます。

ご注文・お見積・お問い合わせ・購入検討用デモ機貸し出し（画像をクリック）

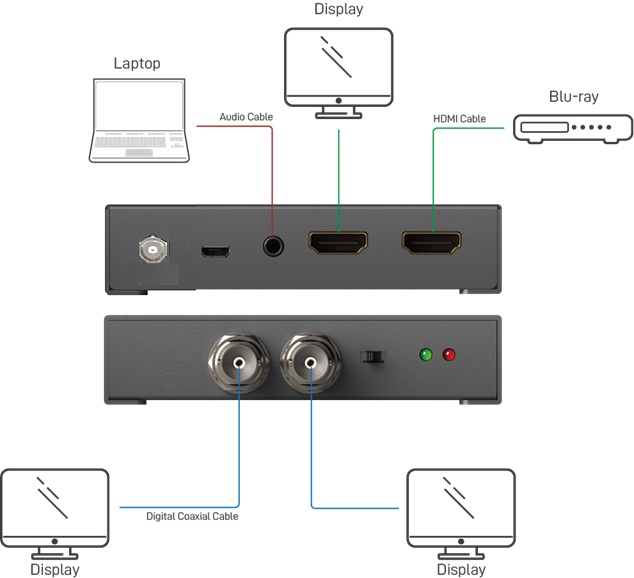

CSSCV53AK-HDCP 接続図

CSSCV53AK-HDCP接続図4K/地デジ放送チューナー内蔵HDMI機器専用です。
各 メーカーで販売されている4K放送チューナー内蔵ブ ルーレイ以外は使用できません。
HDMI 入力は,民生用チューナー&ブルーレイ(4K/60p対応)のHDMI入力ソースのみになります。
HDMI2.0a(4K/60p)対応以外のマトリクススイッチャーは、使用することはできません。
（使用可 例: ATEN VM0404HE HDMI2.0a MATRIX SW)
HDMI入力ソース解像度をそのままSDI出力の解像度に変換します。
４K 放送は４K12GSDI モニター以外は使用できません。
SDI出力はモニター表示のみに使用し,他の機器の入力ソースとして使用しないでください。
HDMI内蔵ステレオ、7.1chサラウンド信号をサポートしています。
5.1chは、3ch<>4chリマッピングが必要です。HDCP解除時は,音声保証なし
12G-SDI出力は,4K/2Sample interleave 信号のみで,
Quad Square Divisionはサポートしていません。 3GSDI Level Bはサポートしていません。
HDR対応HDMIの規格 HDMI2.0bに は対応していません。
HDMI2.0a:静的HDR対応(HDR10)
HDMI2.0b: HDR非対応 (静的HDR(HDR10)及び動的HDR(DolbyVision,HLG)

HDMI規 格による使用可否の判別方法：
 下 記の仕様確認で相性の判別ができますので接続するHDMI機 器の最大HDMI出 力を確認してください。
動作確認チューナー(実機にて必ず確認してください）
4K放送チューナー内蔵HDMI機器専用です。
4Kチューナー：東芝：TT-4K100　/ Sony: DST-SHV1     使用不可：Panasonic：TU-BUHD100
8Kチューナー：Sharp: 8S-C00AW1
ブルーレイレコーダー(4K/60p)：Panasonic: DMR-SUZ2060 DMR-4W201/202  Sony: BDZ-FBW1100シリーズ

DMR-4TS204 / 4T103 / 4T203 / 4T303 / 4T403  / 4X403 / 4X1003

CATV STB(4K/60p) : Panasonic: TZ-LS500B   (TZ-LS300pは,使用できません）

HDMI1.4b機器には対応していません。
使用不可例：(HDMI1.4b: 4K/30pアップコンバート機器）2022年カタログ参考
      Panasonic:DMR-2X203/2X303/2X603/2W51/101/201/102/202/
      Sony:BDZ-ZT&ZW1800/2800シリーズ  / 東芝:DBR-M/T/Wシリーズ
      Panasonic:TZ-LS300P
HDMIスイッチャーの使用可否；　CSSCV53AK-HDCP>> 2022年以降の最新(4K/60p)対応機種のみ使用可能
       使 用可能:HDMI2.0a(4K/60p) 対応マトリクススイッ チャー 例: ATEN VM0404HE
       使 用不可:HDMI1.4b(最 大出力4K/30pアップコンバート)対応 マトリクススイッチャー

ビデオ変換方法



8K/4K対応HDMI ケーブルが必須です。

HDMIループ出力は、動作保証しておりません。
又、HDCPは解除できません。
実機にて確認をお願いいたします。

4K放送チューナー内蔵HDMI機器専用です。

製品仕様

モデル名 CSSCV53AK-HDCP 4K放送チューナー内蔵HDMI機器専用です。
HDMI規格 HDMI2.0a　又は 1.4a (HDMI1.4b/2.0b には対応していません)
SDI規格 12G/6G/3G/HD-SDI
入力最大ピクセルレート 594MHz
出力ビデオ帯域 [SDI][ 11.88 Gbps, 11.88/1.001 Gbps] [HDMI] [up to 18Gbps]
ビデオ出力解像度 [12G] 4K2K @50/59.94/60Hz(2Sample interleave 出力のみ/Quad Square Divisionは非対応)
[6G] 4K2K @23.98/24, 25, 29.97, 30Hz
[3G] 1080p50/59.94/60
[HD] – 720p @50/59.94/60Hz,1080i @50/59.94/60Hz,
1080p @23.98/24/25/29.97/30Hz
音声サポート Support 2ch (48KHz, 24BIT ADC)
(HDCP解除時動作保証なし)
アイパターン [12G-SDI] Timing jitter: 0.81 UI, Alignment jitter: 0.18 UI
[6G-SDI] Timing jitter: 0.35 UI, Alignment jitter: 0.08 UI
[3G-SDI] Timing jitter: 0.15 UI, Alignment jitter: 0.04 UI
[HD-SDI] Timing jitter: 0.08 UI, Alignment jitter: 0.05 UI
最大伝送ケーブル長 [12G-SDI] up to 70m　[6G-SDI] up to 100m
[3G-SDI] up to 190m　[HD-SDI] up to 290m

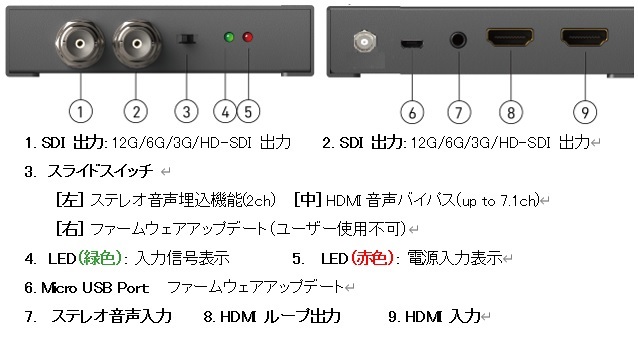

入　力 1x HDMI + 1x 3.5mm(Audio)
BNCコネクタ 3G 75Ω inter-locked socket
HDMIコネクタ Type A [19-pin female]
USBコネクタ MicroUSB B
ハウジングケース Metal enclosure
外形寸法（外箱） 198 x 137 x 74mm [7.8” x 5.4” x 2.9”]
外形寸法（製品） 140 x 106 x 24mm [5.5” x 4.1” x 0.9”]
重　量 製品：220g [7.7oz]  梱包重量：420g [0.9lbs]
電源アダプター 5V 2A DC
消費電力 7 Watts [max]
使用温度環境 0~40°C [32~104°F]
保管温度 -20~60°C [-4~140°F]
使用湿度環境 20~90% RH   [結露無きこと]
