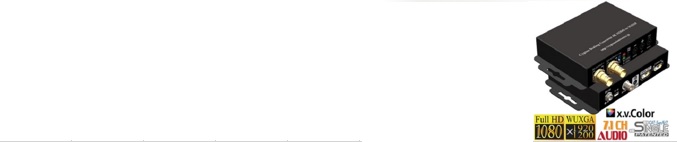

CSSCV503SZ-HDCP(モニター専用)販売終了いたしました!
4K対応HDMI1.4a(HDCP1.4)/2.0a(HDCP2.2)/3GSDIスケーラーコンバーターです。
(スケーラーコンバーター機 能 : アップダウンコンバート・i/p変換)

本製品は、汎用販売製品ではありません。使用方法が限定されます。
放送局向け放送受信状況確認等のモニター表示専用(音声不可)の便利商品です。
エンドユーザーの 全責任に於いて改造(解除)します。*弊社保証なし*
著作権保護法の関係上(最終的にHDCP出力する)放送局のみ販売になります。
エンドユーザー様との使用法の確認が必要です。確認できない場合は販売できません。
(エンドユーザーの全責任に於いて改造(解除)*弊社保証なし

CSSCV503SZ- HDCP:4KHDMI2.0a(HDCP2.2)4kx2kp60/59.94Hz/3GSDI(1080ip/59.94/60Hz)変換

4KHDMI(HDCP2.2)>3GSDIコンバーター

4K放送受信チューナーの3GSDIモニター表示や中継車等のモニター表示用の映像変換専用コンバーターです。(スケーラーコンバーター機 能:アップダウンコンバート・i/p変換)

HDMI入力ソースの解像度に関わらず,設定したSDI出力の解像度に変換して出力します。
SDI出力をモニター以外の他機器の入力ソースとして使用することはできません。

4K放送チューナーは、東芝 TT-4K100又はSonyDST-SHV1のみ使用可能です。
PC周辺機器メーカー(IOデータ、バッハロー等)のTVチュナーは使用できません。
HDMI1.4aは,映像音声が出力可能ですが,HDMI1.4bでは音声は使用できません。
映像のみの使用になります。
HDMI内蔵ステレオ、7.1chサラウンド信号をサポートしていますが,HDMI1.4aのみになります。 (HDMI1.4b/2.0aは不可)
出荷時はSDI出力を1080i/59.94Hzに設定して出荷します。
販売には,エンドユーザー様と使用方法及び,著作権保護法の遵守等の確認打ち合わせが必要です
最新の4K/60pブルーレイを 使用する場合 は、CSSCV53AK-HDCPをご検討ください。

HDCPを解除する場合は、お客様依頼による改造になるため、弊社の保証はなくなります。
修理対応もできません。お客様の全責任に於いて,著作権保護法の遵守が義務付けられます。
電源が入らない
DIPスイッチをFW側(上側)にすると電源が入りません。FWアップデートモードになります。NORMAL側に設定してください。
ケーブルを抜くと きにDIPスイッチを動かさない様テー プ等で固定してください。

映像がでなくなった場合の診断方法
電源が入らない(赤色LEDが点かない) >> DIPスイッチがFWになっていたらNormal に変更する。
赤色LEDが点灯しているがモニター(59.94Hz)に映像が出ない >> SDI出力が変更されている。
例:1080i/59.94Hzから1080p/60Hz に変更されている。

原因:他のHDMI機器のリモコンを使用している場合,コードが同じ場合に誤動作が発生します。
対策:IR受信部を光を通さないビニールテープ等で塞いでください。
1080i/59.94Hzに戻す方法 >> 1080p/60Hzを表示できるモニターに接続し、全面のボタンにて変更する
                                    >> ソフトウェアにてUSB接続し変更する。(要問合せ)

ご注文・お見積・お問い合わせ・デモ機貸し出し(画像をクリック)

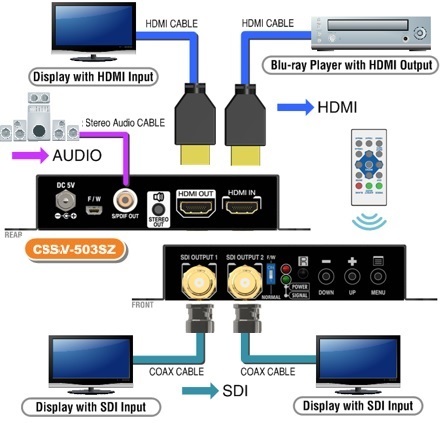

CSSCV503SZ-HDCPスケーラー接続図

CSSCV503SZ-HDCP接続図HDMI 入力は,民生用チューナー及びブルーレイのHDMI入力ソースのみになります。
4K放送チューナーは、東芝TT-4K100又はSonyDST-SHV1のみ使用可能です。
HDMIスイッチャー等のHDMI出力は入力ソースとして使用できません。
SDI出力はモニター表示のみに使用し,他の機器の入力ソースとして使用しないでください。
HDMI内蔵ステレオ,7.1chサラウンドをサポートしていますが,HDMI1.4aのみになりますHDMI1.4b/2.0a は音声不可(ノイズが入ります)映像のみ可能。
HDMIループ出力は使用不可です。

HDMI1.4a/1.4b/2.0aの判別方法
HDMI1.4a: デジタルハイビジョン放送のみの機種
 (最大解像度が1080p/60Hz) 映像&音声可能
(例)Panasonic DMR-BRS530/520/510
HDMI1.4b: 4Kアップコンバート機
(最大解像度が4kx2kp/30Hz)映像のみ可能
HDMI2.0a: UltraHD 4kx2kp
 (最大解像度が4Kx2kp/60Hz)映像のみ可能
HDMI スイッチャーの使用可否;  CSSCV503SZ-HDCP>>
        使 用可能:HDMI1.4a(最 大出力2K/60p)対応マトリク ススイッチャー
        使 用不可:HDMI1.4b(最 大出力4K/30pアップコンバート)対応 マトリクススイッチャー

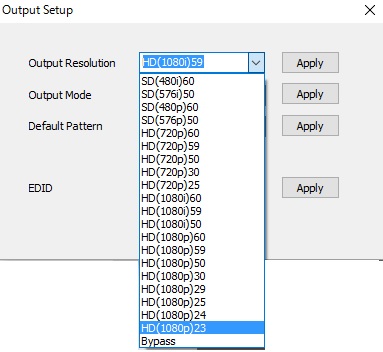

ビデオ変換方法 (USBドライバーをダウンロードしてください)

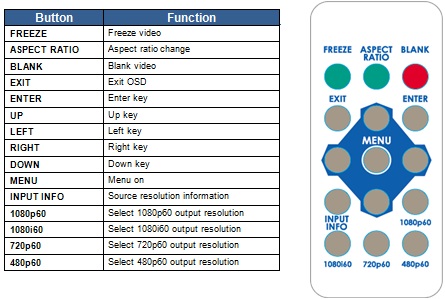

リモコン操作

 PC

1.OSD表示による全面押しボタンによる操作      2.MIni-USBによるPCリモートコントロール

PCソフトウェア操作 PCソフトウェア操作

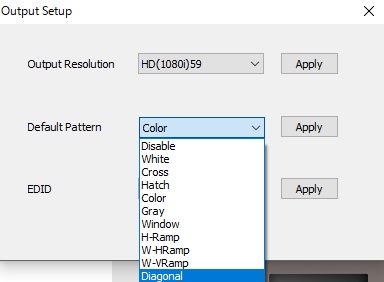

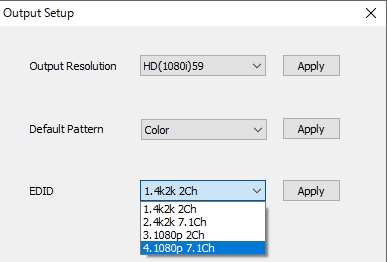

3.パターンの設定                     4.EDID(音声出力設定)

製品仕様

モデル名 CSSCV503SZ-HDCP
HDMI規格 HDMI2.0a 又は 1.4a  (HDMI2.0bには対応していません)
SDI規格 SD-SDI, HD-SDI,3G-SDI
入力最大ピクセルレート 594MHz
出力ビデオ帯域 2.970Gbps
ビデオ出力解像度 [3G] 1080p @50/59.94/60Hz(4:2:2) (4KHDR非 対応)
[HD]720p @50/59.94/60Hz, 1080i @50/59.94/60Hz,1080p@24/30Hz
[SD] NTSC @59.94Hz, PAL @50Hz
音声サポート PCM 2 (32KHz–192KHz Fs sample rate)
(HDCP解除時動作保証なし)
ESD保護 [1] Human body model — ±15kV [air-gap discharge] & ±8kV [contact discharge]
ファームウェアアップデート Feasible via USB Port
入 力 1x HDMI
BNCコネクタ 3G 75Ω inter-locked socket
HDMIコネクタ Type A [19-pin female]
USBコネクタ Mini B
ハウジングケース Metal enclosure
外形寸法(外箱) 175 x 128 x 134mm [6.9” x 5” x 5.3”]
外形寸法(製品) 104.4 x 86.5 x 25.4mm [4.1” x 3.4” x 1.0”]
重 量 製品:270g [9.5oz]  梱包重量:520g [18.3oz]
電源アダプター 5V 2A DC
消費電力 5V 2A DC
使用温度環境 0~40°C [32~104°F]
保管温度 -20~60°C [-4~140°F]
使用湿度環境 20~90% RH   [結露無きこと]
BNCコネクタ 3G 75Ω inter-locked socket
HDMIコネクタ Type A [19-pin female]
