CSSCV503ZK-HDCP (モニター表示専用)

4K対応HDMI2.0a(HDCP2.2) / 12G-SDIコンバーター

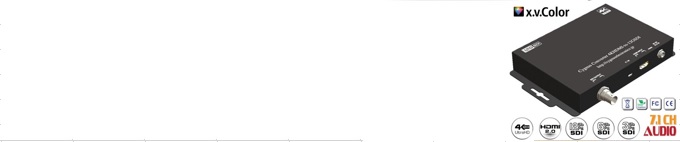

4KHDMI->12GSDIコンバーター CSSCV503ZK-HDCP



本製品は著作権保護法の関係上、(最終的にHDCP出力する)放送局関連のみの販売になります。
ユーザーの全責任に於いて、著作権保護法を遵守した使用が義務付けられます。(弊社のすべての損害補償&製品保証の免責)
この製品は放送装置ではありません。 モニター表示専用の製品です。放送装置システムへの組み込みや内蔵はしないでください。
稼働中に、複数の入力ソースを切り替えないでください。(1コンバーターに対して1ソース)
製品の性質上すべてのHDMI機器に対応するものではありませんので、必ずデモ機での相性確認をしてください。
8K/4K放送のHDRには対応しておりません。HDR信号部分はカットして表示します。
8K/4K放送チューナーを使用する場合は必ずデモ機にて相性を確認してください
現在、4Kチューナーは,東芝(TT-4K100)は使用可能です。
8
Kチューナーはシャープ(TU-SH1000は使用可能です。

ピクセラ・パナソニック・シャープ製4Kチューナーは現在使用できません。
シャープ製 8K放送チューナー (8S-C00AW1)は現在使用できません。
下記の各メーカーのソフトウェアアップデートを確認してください。

8K/4K放送チューナーメーカー各社にてバグ修正ソフトウェア・アップデートが頻繁に提供されております。
シグナスコンバーターを使用する前に接続機器のバージョンをご確認ください。

*************************************************************************
*シャープ製 8K放送チューナー
8S-C00AW1 安定性バグ修正ソフトウェア・アップデート
     http://www.sharp.co.jp/support/aquos/update/procedure_aw1-stb.html
 7/22: 12回目
各社4K放送チューナーで音声の途切れ・安定性等のバグ修正ソフトウェア・アップデート
*シャープ:
http://www.sharp.co.jp/support/aquos/update/info_as1-stb.html
  8/110回目
*パナソニック:http://av.jpn.support.panasonic.com/support/tv/info/info_4k.html
  1/18 : 5回目
*東芝:http://www.toshiba.co.jp/regza/bd_dvd/cs/TT-4K100.html
  7
/22: 6回目
*Sony:  https://www.sony.jp/bravia/update/?nccharset=D4B7CE50&searchWord=DST-SHV1
  8/268回目
*BlackMagic SDI<>HDMI Converter Teranex 6.1.1 バグ修正ソフトウェア・アップデート
 https://www.blackmagicdesign.com/jp/support/family/broadcast-and-atem-converters
*************************************************************************

(放送局関係購入前検証のみ)評価サンプル貸し出し中 !!
販売価格: (オープン価格)
本製品はエンドユーザー&使用方法&使用の可否(相性)の確認が必要です。
エンドユーザーと直接、使用目的等を確認できない場合は販売できません。
CSSCV503ZK-HDCP仕様書 pdf HDRには対応しておりません
シグナスコンバーターとブルーレイレコーダーの簡易相性判別方法はこちら
8K/4K放送のHDRには対応しておりません。必ずデモ機にて確認してください。
8K/4K放送チューナーを使用する場合は必ずデモ機にて相性を確認してください
ピクセラ(PIX-SMB400)/パナソニック(TU-BUHD1)は相性問題により使用できません。
ご注文・お問い合わせフォームはこちら

HDMI2.0a(HDCP2.2:4kx2kp/60/59.94Hz)を12G-SDI(4K2Kp/60/59.94Hz)へ変換

UltraHDブルーレイレコーダーや4K放送受信機等のHDMIソース (HDCP2.2:4kx2kp/60/59.94Hz)を12G-SDI(4Kx2Kp/60/59.94Hz)に変換するモニター表示専用コンバーターです。(8K受信機での使用は,後段の機器によっては使用できない場合がありますので実機にて動作確認が必要です。)
HDMI内蔵ステレオ音声,7.chサラウンド信号をサポートしていますが,HDCP(HDCP解除時は動作保証なし)の関係上,デモ機にて確認をお願いいたします。
(音声3ch<>4chはリマッピングが必要です。)
モニター表示専用のコンバーターですので、音声(HDCP解除時は動作保証なし)の使用はしない様にお願いいたします。

  1. Microi-USBによるPCリモートコントロール (ファームウェアアップデート)= 弊社のみ使用します。

CSSCV503ZK-HDCP 全面パネル

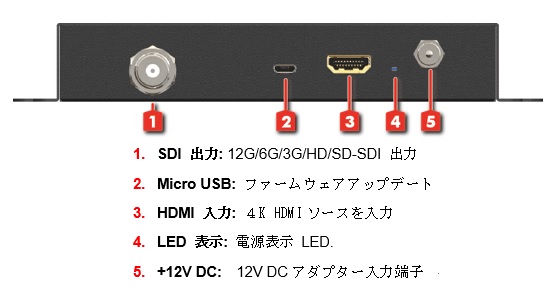

CSSCV503ZK-HDCP フロントパネル

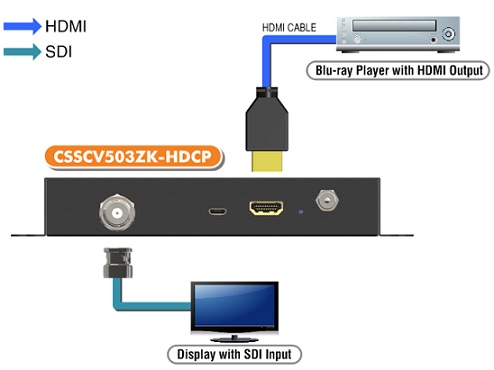

CSSCV503ZK-HDCP接続図

CSSCV503ZK-HDCP 接続図

モデル名

CSSCV503ZK-HDCP

販売価格

オープン価格

SDI 規格

12G-SDI/6G-SDI/3G-SDI & HD-SDI & SD-SDI

HDMI入力 自動検知

Yes

ビデオバンド帯域

18Gbps

ビデオ出力サポート

[12G] 4K2K @50/59.94/60Hz (4:2:2) HDRには対応しておりません

[6G] 4K2K @23.97/24, 25, 30Hz (4:2:2)

[3G] 1080p @50/59.94/60Hz (4:2:2)

[HD] – 720p @50/59.94/60Hz,1080i @50/59.94/60Hz,

1080p @23.98/24/25/29.97/30Hz (4:2:2)

[SD] – NTSC @59.94Hz, PAL @50Hz (4:2:2)

入力信号

HDMI : 2.0a   HDCP : 2.2

出力信号

12GSDI / 6GSDI / 3GSDI (モニター表示専用)

出力インピーダンス

75Ω

アイパターン特性

低ジッター 0.05UI / HD

ケーブル延長

[12G-SDI] up to 60m (200ft)  [6G-SDI] up to 75m (250ft)
[3G-SDI] up to 90m (300ft)
  [HD-SDI] up to 150m (500ft
[SD-SDI] up to 300m (1000ft)

音声サポート

PCM 7.1 (48KHz Fs sample rate) (HDCP解除時は動作保証なし)使用不可

PCB 積層

8-layer board [impedance control — differential 100W; single 50W]

入力

1x HDMI

出力

1x BNC [SDI]

BNCコネクタ

75W inter-locked socket

HDMIコネクタ

Type A [19-pin female]

Mechanical



ハウジング

Metal enclosure

外形寸法

(L x W x H)

モデル

182 x 112 x 27mm[7.1" x 4.4" x 1"]

パッケージ

264 x 170 x 77mm[10.3" x 6.7" x 3" ]

430 x 358 x 291mm[1'4" x 1'2" x 11.5"]

重量

モデル

485g [17.1oz]

パッケージ

923g [32.5oz]

取付方法

Wall-mounting case with screws

電源アダプター

12V 2A DC (Inter-locked power supply)

消費電力

10 Watts [max]

使用温度範囲

0~40°C [32~104°F]

機器温度範囲

-20~60°C [-4~140°F]

使用湿度範囲

20~90% RH [結露なきこと]

梱包内容

1x CSSV503ZK-HDCP 1x 12V/2AACアダプター 1x ユーザーマニュアル
